Tipos de Roscas de Parafusos

14/11/2017 08:17
 tipos-de-roscas-de-parafusos | Blog

Existem diferentes tipos de roscas de parafusos, alguns indicados para o rosqueamento, travamento ou mesmo para movimentação.



A rosca é um dos principais elementos que compõem um parafuso. A rosca nada mais é do que uma estrutura helicoidal, composta por filetes em torno de uma superfície cilíndrica.



Sua função é permitir o encaixe e o travamento de materiais através do movimento rotacional.



Aplicações



Dentre as principais aplicações de uma rosca de parafusos estão:



• Fixação: como parafusos em madeira, parafusos para máquinas, porcas, etc;

• Conexão: ligando canos, mangueiras e outros elementos;

• Movimentação: através da conversão da rotação em movimento linear;

• Torque: através da compressão de peças, como no caso de tornos.



Ou seja, mais do que servir para “rosquear”, a rosca de parafusos e outros acessórios é responsável pela força de ferramentas e engrenagens.



Tipos de Roscas



Normalmente a rosca de um parafuso é definida através de quatro aspetos: diâmetro, número de filetes (em polegadas ou milímetros), espessura do filete ou material.



Também existe variação no formato dos filetes de rosca. Cada formato define o nome e a aplicação da rosca. Os principais formatos de roscas são: triangularestrapezoidaisredondasquadradas e dentes de serra.



Outro fator importante é a inclinação do filete com base no eixo do parafuso: direta e esquerda. No primeiro caso, o filete sobe da direita para a esquerda e no segundo, da esquerda para a direita.



Roscas Triangulares



As roscas triangulares são as mais comuns em parafusos, devido sua usabilidade na fabricação de máquinas e outros equipamentos. São fabricadas de acordo com três sistemas de normas: métrico (MA)americano (UNC) e inglês ou Whithworth (BSW).



Sistema Métrico (MA)



O sistema métrico também é conhecido como internacional (ISO). Seus filetes possuem forma triangular com 60º de inclinação, crista plana e raiz arredondada.



Rosca Métrica (MA)

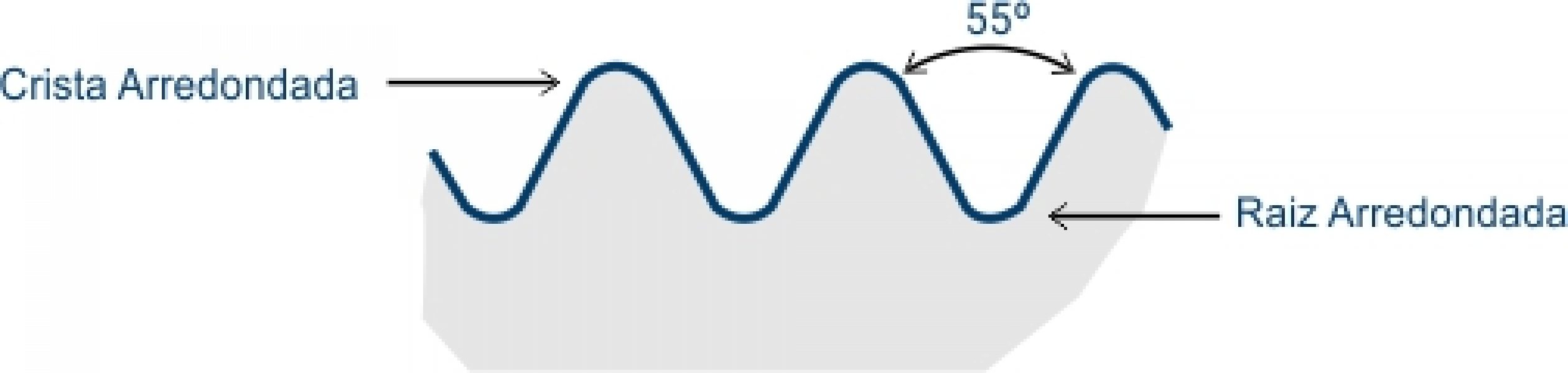

Sistema Inglês (Withworth – BSW)



Com uma inclinação de 55º, crista e raiz arredondadas, o sistema British Standard Whithworth (BSW) se faz pouco presente no universo brasileiro. Normalmente é encontrado em algumas poucas medidas.



Seu passo é calculado pela quantidade de filetes compreendidos entre uma polegada.



Rosca Polegada Whithworth (BSW)



Sistema Americano (Unified Thread Standard – UNC)



O sistema americano (UNC) possui um ângulo de 60º, crista plana e raiz arredondada.



Da mesma forma que o inglês (BSW), seu passo é calculado pela quantidade de filetes compreendidos entre uma polegada.



Rosca Polegada (UNC)



Roscas Grossas e Finas



As roscas de parafusos também possuem distinções quanto à espessura de seus filetes. Normalmente são especificadas como roscas grossa e fina. O que as diferencia é a quantidade de filetes: as roscas grossas (ou normais) possuem menos filetes que as finas.



Nos sistemas americano e inglês, as respectivas siglas UNC e BSW se referem à rosca grossa (ou normal) enquanto as siglas UNF e BSF se referem à rosca fina.



Já no sistema métrico, são utilizadas as siglas MA para rosca grossa e MB para rosca fina.
