Stud Bolt e o seu poder

06/08/2019 10:30
 stud-bolt-e-o-seu-poder | Blog

Conheça o Stud Bolt, um fixador extremamente robusto, empregado na construção civil.



O stud bolt é um conector de cisalhamento, do tipo pino com cabeça, bastante empregado na construção civil, em obras de grande porte como edifícios, pontes, viadutos, estruturas metálicas e mistas, vigas e lajes.



Seu principal objetivo é conectar e absorver a tensão de cisalhamento de semisseções de estruturas mistas (aço e concreto). As estruturas mais comuns em que os stud bolts são aplicados são vigas mistas, vigas metálicas e lajes de concreto armado.





O que é cisalhamento



Cisalhamento ou tensão  de cisalhamento é a tensão gerada por forças iguais ou opostas quando aplicadas em direções semelhantes - mas com intensidades diferentes.



Um ótimo exemplo de cisalhamento é a tensão gerada pelo corte da tesoura.





Instalação do Stud Bolt



O stud bolt é instalado através de soldagem por eletrofusão, utilizando-se uma pistola especial, controlada por um temporizador. Esse processo utiliza da tensão criada pela corrente elétrica para gerar calor e fundir os materiais.



Durante essa fusão, ambos os materiais são empurrados um contra o outro, se misturando em uma pressão de solda. O processo de soldagem por eletrofusão é rápido e prático. Além disso, garante uma fixação altamente confiável.



Na extremidade do stud bolt encontra-se uma esfera de fluxo sólido, feita para desoxidar e estabilizar o arco de solda. Em sua base é inserido um anel de cerâmica que delimita a área de soldagem.



_img_post_stud_bolt_aplicacao_01 _img_post_stud_bolt_aplicacao_02 _img_post_stud_bolt_aplicacao_03 _img_post_stud_bolt_aplicacao_04

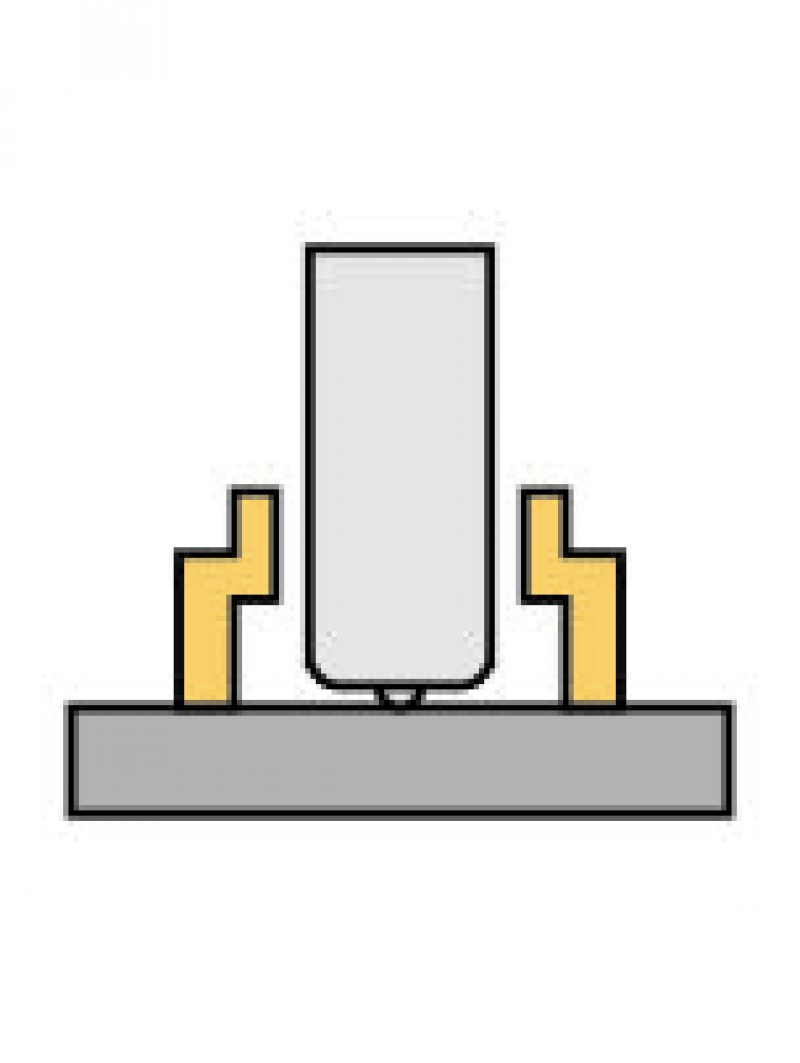

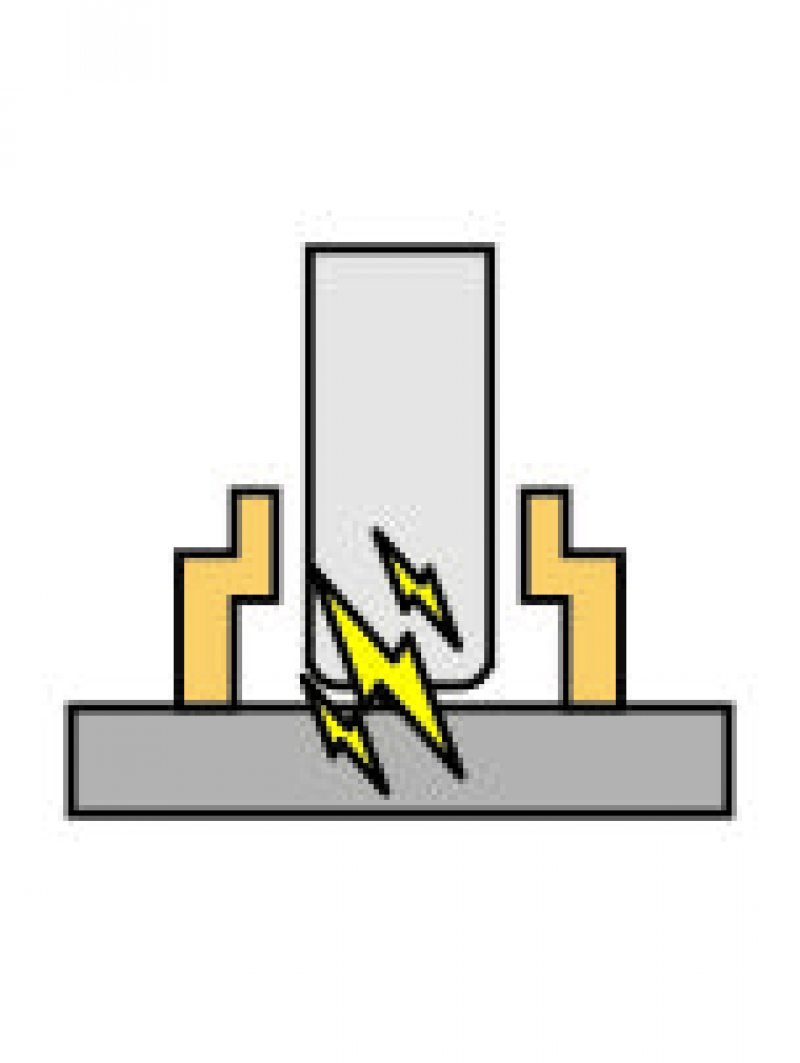

O stud bolt é acoplado no anel cerâmico e na pistola, com seu pino (esfera) posicionado sobre a superfície. O gatilho é acionado e o stud bolt começa a abrir e recuar conforme o arco elétrico do processo de soldagem.

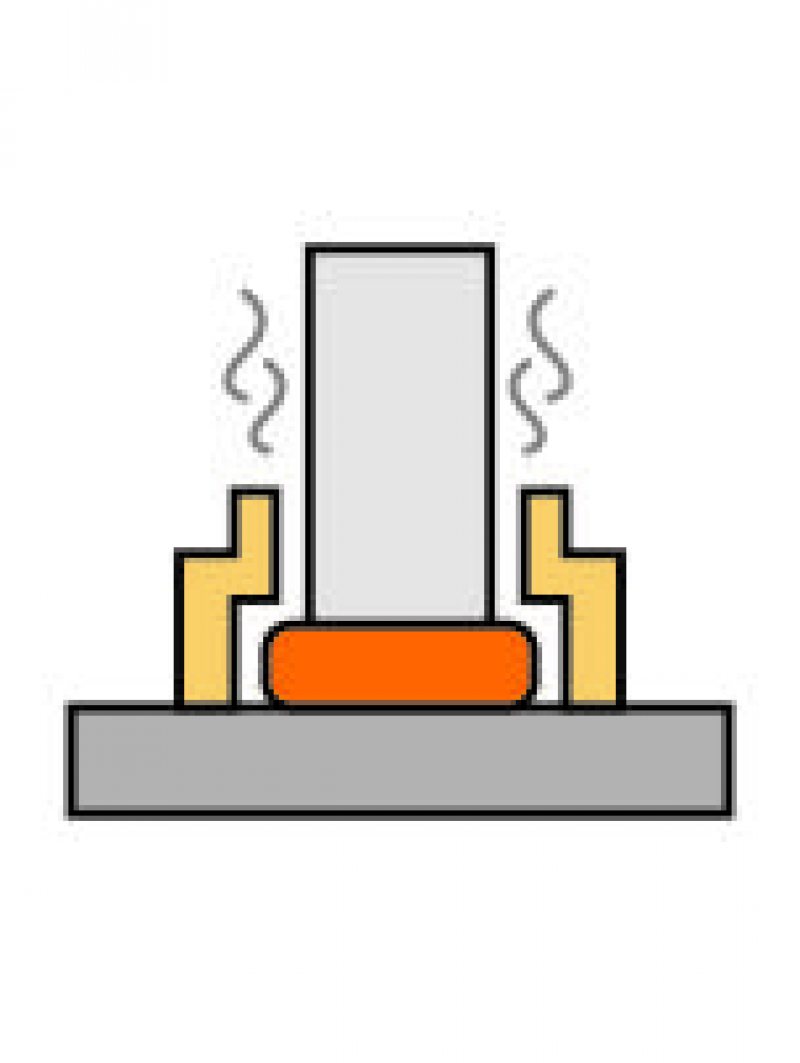

 Durante a soldagem o stud bolt é pressionado contra o metal (em ponto de fusão) confinado no anel cerâmico.

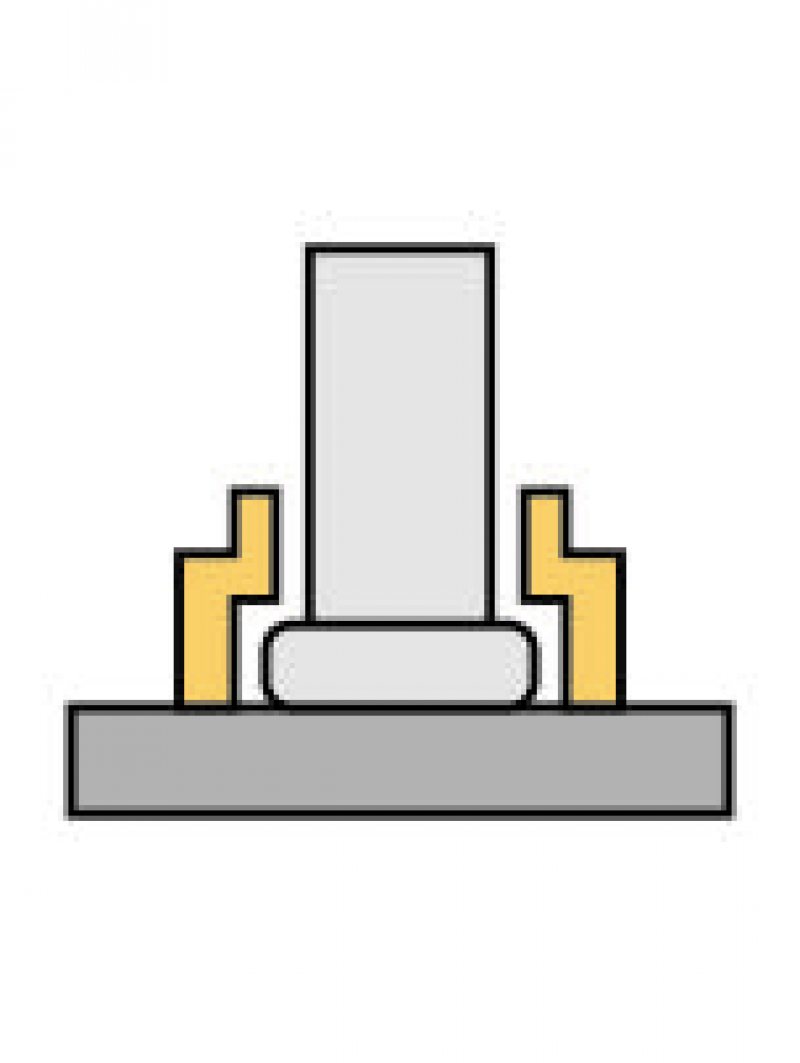

 Ao final da corrente elétrica o metal volta em sua forma sólida e o processo se dá por finalizado.





Veja abaixo o vídeo de uma aplicação real:







Principais aplicações

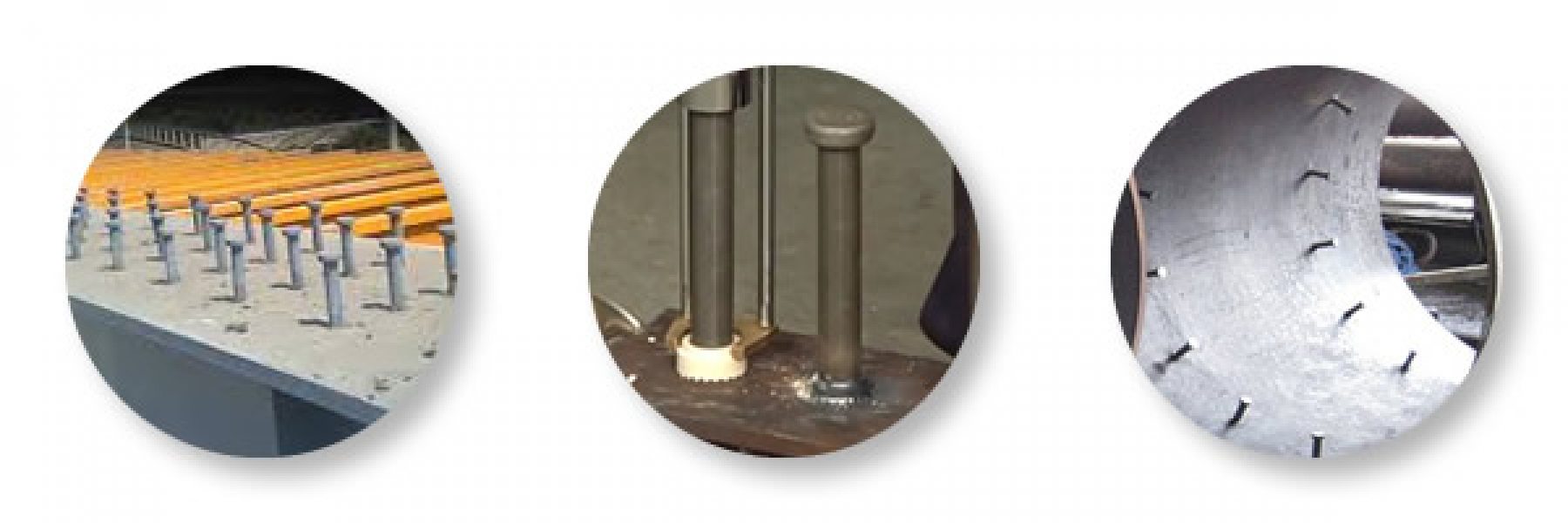

Muitas aplicações do stud bolt passam despercebidas devido à sua natureza unilateral. Entretanto, sua utilização é ampla no segmento de construção civil. O stud bolt pode ser encontrado em:



  • Construções navais
  • Aplicações militares
  • Automóveis
  • Equipamentos de distribuição de energia
  • Gerenciamento de cabos e fiações
  • Edifícios e pontes
  • Vigas e lajes mistas



_img_post_stud_bolt_aplicacao_05
